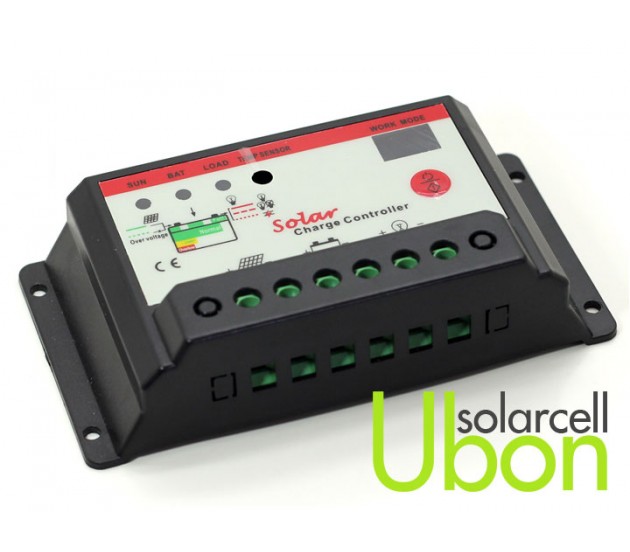

เครื่องควบคุมการชาร์จสำหรับโซล่าเซลล์ Solar Charger Controller 10A

เครื่องควบคุมการชาร์จสำหรับโซล่าเซลล์ Solar Charger Controller 10A

รองรับแรงดันไฟ: 12 - 24V

กระแสชาร์จสูงสุด: 10 A

มีไฟ LED แสดงสถานะการทำงานของแผงโซล่าเซลล์, แบตเตอรี่ และอุปกรณ์ต่อพ่วง
ช่องต่อสายไฟขนาดใหญ่ขึ้น  รองรับสายไฟขนาดใหญ่สุดพื้นที่หน้าตัด 6 SQ.MM (สแควร์มิล)
หน้าจอแสดงตัวเลข digital 2 หลัก

ระบบไฟแสดงสถานะแผงโซล่าเซลล์
ไฟ SUN ติดค้างเมื่อมีแสงแดดสามารถชาร์จไฟเข้าแบตเตอรี่ได้
ไฟ SUN กระพริบเมื่อแสงแดดอ่อน แรงดันไฟฟ้ามีน้อย
ไฟ SUN ดับเมื่อไม่มีแสงแดดหรือมีการถอดสายไฟจากแผงโซล่าเซลล์

ระบบไฟแสดงสถานะแบตเตอรี่และการชาร์จ
ไฟ BAT สีเขียวติดค้าง เมื่อมีการชาร์จไฟจากแผงโซล่าเซลล์เข้าแบตเตอรี่
ไฟ BAT สีเขียวกระพริบ เมื่อแบตเตอรี่ถูกชาร์จจนเต็ม
ไฟ BAT สีแดงติดค้าง เมื่อแบตเตอรี่มีประจุเหลือน้อย
ไฟ BAT สีแดงกระพริบช้าๆ เมื่อแบตเตอรี่ถูกชาร์จด้วยแรงดันไฟฟ้าที่มากเกินไป
อุปกรณ์ต่อพ่วงจะถูกตัดการทำงาน

ระบบไฟแสดงสถานะอุปกรณ์ต่อพ่วง
ไฟ LOAD สีส้มติดค้าง อุปกรณ์ต่อพ่วงทำงานปกติ
ไฟ LOAD ดับเมื่ออุปกรณ์ต่อพ่วงปิดการทำงาน
ไฟ LOAD กระพริบ เมื่อมีกระแสเกินหรือเกิดการลัดวงจร อุปกรณ์ต่อพ่วงถูกปิดการทำงานทันที


การเชื่อมต่อสายไฟเข้ากับ Solar Charge Controller
1. ต่อสายไฟจากช่อง Battery ของเครื่อง Solar Charge Controller ไปยังขั้วของแบตเตอรี่
โปรดระวังการต่อสลับขั้ว ถ้าต่อสายไฟถูกต้อง ไฟแสดงสถานะแบตเตอรี่จะติด

2. ต่อสายไฟจากช่อง Solar Cell ของเครื่อง Solar Charge Controller ไปยังแผงโซล่าเซลล์
โปรดระวังการต่อสลับขั้ว ถ้าต่อสายไฟถูกต้องและมีแสงแดด ไฟแสดงสถานะของแผงโซล่าเซลล์จะติด

3. ต่อสายไฟอุปกรณ์ต่อพ่วง DC เข้ากับช่อง Load ของเครื่อง Solar Charge Controller
โปรดระวังการต่อสลับขั้ว อาจจะทำให้อุปกรณ์ต่อพ่วงเสียหายได้
